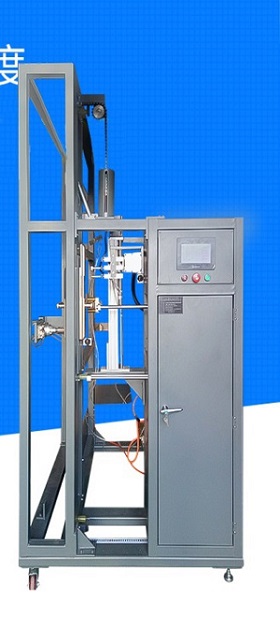

点击图片查看原图
一、设备概述：
1、电子智能门锁模拟门寿命试验机是试验机其中一类用来试验或验证电子智能门锁产品在特定的环境模拟下能否适于使用、有效完成其功能的时间、有效使用次数、及检测出其老化疲劳值的试验机（也就是检测出验证电子智能门锁产品的极限“保质期”）；
2、“电子智能门锁模拟门寿命试验机”具有高科技性、专业性、独特性.
3、实现品质部完善电子智能门锁使用寿命型式测试检测；
4、实现检测、研发中心完善电子智能门锁新产品设计阶段验证使用寿命测试。
二、主要技术参数：
|
1、整机外形尺寸：长（1100mm - 1400mm），宽（1100mm - 1400mm），高（2100mm - 2500mm）； |
|
2、模拟门的门框尺寸：长（2000mm - 2400mm），宽（1000mm - 1300mm），注：2100mm * 1100mm（欧洲标准）; |
|
3、模拟门重：100KG; |
|
4、支持可调（配砝码）模拟门的可调门重（100KG - 200KG）； |
|
5、大模拟门重时，模拟门垂直变形值≤5mm； |
|
6、工作环境温湿度：温度在-10℃～40℃之间，湿度≤85%RH； |
|
7、设备整机工作电压：220VAC； |
|
8、设备整机额定功耗：≤800W； |
|
9、供气输入标准气压：0.25-0.6MPa； |
|
10、测试工位：单工位； |
|
11、模拟门开门方向：右内开； |
|
12、方便实现门锁的顺、逆时针旋转开启； |
|
13、测试步骤支持大编程步数：≥30步； |
|
14、支持指纹（半导体、光学）验证； |
|
15、支持密码验证； |
|
16、支持刷卡（标准卡、异形卡）验证； |
|
17、支持机械钥匙验证； |
|
18、支持3组不同密码验证输入； |
|
19、支持两组验证方式（指纹、密码、刷卡）组合验证； |
|
20、支持密码键盘位数：≤12位； |
|
21、支持输入密码位数：≥6位，≤32位； |
|
22、支持前面板滑盖推拉动作； |
|
23、测试工作频率（指纹、密码、刷卡、机械钥匙）：5 - 15次/分钟； |
|
24、每个测试工位通过电机控驱动XY轴方向两条进口丝杆行走； |
|
25、按压密码，按压指纹，靠近卡片通过气缸输出对应动作； |
|
26、支持寿命测试大值：50万次； |
|
27、执手开门扭力、扭矩（KN）：0-44NM； |
|
28、钥匙开门扭力、扭矩（KN）：0-10NM； |
|
29、斜舌侧向力（关门）：每工位可各自带10N、25N、50N及120N载荷(欧州标准)； |
|
30、开启门的距离为到200±5mm，采用气缸作用力在把手上的推开门的开门方式； |
|
31、支持更换不同测试夹具，支持测试不同型号的产品； |
|
32、系统采用电阻屏输入，屏幕尺寸≥7英寸，分辨率不小于1024*600； |
|
33、支持屏显当前测试数； |
|
34、支持上提把手动作； |
|
35、可适配不同高度门锁，活动部件可上下左右移动，适配不同结构门锁； |
|
36、采用电镀的夹具表面处理； |
三、试验规程：
1、锁测试流程：
①旋钮旋转打出方舌；②靠卡；③下压把手；④模拟门移动开门，松开把手并移动模拟门关门；
2、指纹锁测试流程：
①上提外把手打出方舌；②门内保险钮打出保险舌；③拉滑盖上电；④按压指纹；⑤下压把手；⑥移动模拟门开门；
⑦把手复位,移动模拟门关门；
3、密码锁测试流程：
①、上提外把手打出方舌；②、门内保险钮打出保险舌；③、拉滑盖上电；④、按压密码；⑤、下压把手；⑥、移动模拟门开门；
⑦、把手复位，移动模拟门关门；
4、指纹锁（卡）+密码测试流程(组合方式可以置换)：
①、上提外把手打出方舌；②、门内保险钮打出保险舌；③、拉滑盖上电或按指纹窗按键或同时多个按键上电；
④、按压,移动模拟门关门指纹；⑤、按密码；⑥、下压把手；⑦、移动模拟门开门；⑧、把手复位；
5、钥匙等其它功能，均可通用在以上的几种模式中进行测试。
可模拟真实开关门，冲击、振动
